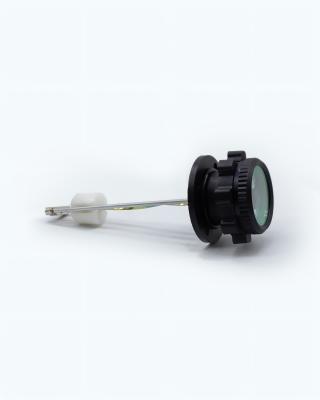

سنسور سطح سوخت یا تو باکی بر روی باک دیزل ژنراتور نصب میگردد. و بوسیله یک اهرم ، سطح سوخت باک دیزل ژنراتور را بصورت آنالوگ(بوسیله یک رابطه مقاومتی متغیر) نشان میدهد. میتوان از سنسور سطح سنج گازوییل جهت کنترل اتوماتیک پمپ گازوییل ، جهت پرنمودن باک دیزل ژنراتور بهره برد. یا میتوان خروجی آن را بوسیله یک سیم به گیج نشان گر سطح سوخت متصل کرد.

سنسور تشخیص سطح مایعات: سنسور سطح سوخت VDO در سه سایز مختلف تولید میشود(VDO fuel level sensor ):

17 سانت بازشو 23 سانت
21 سانت بازشو 33 سانت
26 سانت بازشو 43 سانت

سنسور سطح گازوییل

طریقه نصب سنسور سطح سوخت: سنسور سطح سنج مایعات روی مخزن نصب میگردد و یک سیم میتوان به آن متصل نمود (سیم دوم بدنه است) تا مقدار آن را توسط برد کنترلی یا PLC بتوان خواند. این سنسور مقاومتی است و مقدار آن بین 10 تا 180 اهم متغیر است.

انواع لول سنج مایعات

این لول سنج مغناطیسی می باشد و جهت کنترل سطح مایعات مخازن و رادیاتور از آن استفاده میشود. کنتاکت این سنسور به دو صورت NC یا عادی بسته و NO یا عادی باز است. این لول سوییچ بر روی مخازن و یا رادیاتور ژنراتور و یا منبع آب نصب میگردد. در این لول سوییچ وقتی المان مغناطیس شونده روبروی میدان مغناطیسی قرار گیرد کنتاکت آن بسته میشود لذا میتوان آن را به دو صورت نصب نمود.

در حالت اول میتوان لول سوییچ آب را بگونه ای نصب کرد تا وقتی آب بالاتر از آن است ، شناور آن بالا قرار بگیرد لذا کنتاکت آن باز است و یا میتوان آن را بصورت برعکس نصب نمود تا وقتی سطح مایعات از آن پایین تر آمد شناور آن پایین بیاید لذا کنتاکت آن عادی بسته است.

تو باکی موتور دیزل

نام دیگر لول سنج فلوتر سوییچ است. میتوان از این سنسور جهت کنترل سطح مایعات استفاده کرد. میتوان خروجی این سنسور را به یک مدار کنترل سطح مایعات داد تا در صورت کاهش سطح مایع ، فرمان روشن شدن پمپ آب یا سوخت ارسال گردد و یا هشداری به صدا در بیاید.

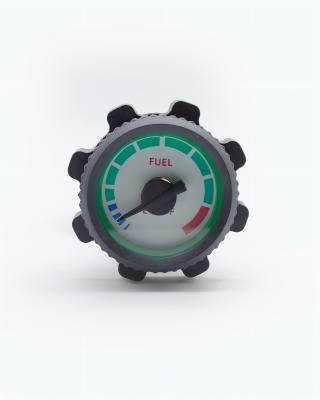

نمایشگر سطح باک

نمایشگر
